CUERPOS HUECOS ESTRUCTURALES® son elementos de material plástico reciclado que permiten dotar a las losas de hormigón armado de mejores prestaciones, reduciendo el consumo de material y mejorando su impacto medioambiental.
3.677 TONELADAS
EMISIONES DE CO2 EVITADAS A LA ATMÓSFERA
Una tonelada de CO2 equivale a las emisiones de nuestro coche durante todo un año.
TECNOLOGÍA PARA
LA CONSTRUCCIÓN
Cuerpos Huecos Estructurales S.L. nace en 2014 para el desarrollo, fabricación y comercialización de CUERPOS HUECOS ESTRUCTURALES®, elementos destinados a aligerar losas de hormigón armado. Contamos con el más profundo conocimiento y experiencia en el diseño, evolución, proceso y comercialización de nuestros productos y sus aplicaciones, sin depender de patentes o terceros para desarrollar nuestra labor. CUERPOS HUECOS ESTRUCTURALES® son elementos de material plástico reciclado que permiten dotar a las losas de hormigón armado de mejores prestaciones, reduciendo el consumo de material y mejorando su impacto medioambiental.
Cuerpos Huecos Estructurales S.L. ofrece a sus clientes y despachos de arquitectura, estudios con la máxima sensibilidad y respeto al diseño, por el equipo con más experiencia en losas de hormigón armado aligeradas en España, avalado por los más de 147.000 m² ejecutados y más de 400 proyectos en todo el territorio nacional. Estamos presentes en proyectos de promociones de viviendas, terciarios y unifamiliares, muchos de ellos ya ejecutados. Algunos de estos diseños y obras han recibido el reconocimiento en diferentes publicaciones especializadas digitales y en papel, a nivel internacional.
CÓDIGO ÉTICO
Nuestro compromiso ético se fundamenta en los siguientes aspectos:
Trato directo y personalizado con el cliente y con el prescriptor.
Presupuesto de suministro a disponibilidad de cualquier interviniente, siendo del mismo importe sin distinciones para su rango en el proceso constructivo.
No intervención o vinculación arbitraria en el suministro de los CUERPOS HUECOS ESTRUCTURALES® con otros suministros y/o servicios relacionados con la ejecución de las estructuras.
No comercialización de productos de terceros que, derivado de imposibilidad de garantizar la continuidad del suministro por acuerdos con terceros, pudieran provocar la obsolescencia en la prescripción.
Total información con la máxima trasparencia, con el fin de evitar costes ocultos en los procesos de entrega del material o montaje.
Prohibición expresa en la difusión o labores comerciales de otros productos, imágenes o empresas sin el expreso consentimiento de sus responsables.
Aportación del valor y protección requerida a la gestión de los diseños, de la información y proyectos generados.
POLÍTICA MEDIOAMBIENTAL
Y SOCIAL
Cuerpos Huecos Estructurales S.L. tiene un compromiso social y medioambiental que se concreta en las siguientes acciones:
Destinar como mínimo el 2% de la facturación bruta a labores sociales y medioambientales:
Ayudar a la financiación de entidades de labor social reconocidas, como la colaboración en la financiación de certámenes donde se promueva el talento, la superación y los valores por medio de la música, aí como el apoyo a entidades deportivas, infrasubvencionadas, que promuevan el conocimiento, la igualdad y el juego limpio.
Suministrar plantones para planes de repoblación forestal municipales que utilicen especies autóctonas y resistentes, de hoja perenne que, mediante la fotosíntesis, garanticen la absorción de CO2 eludiendo la estacionalidad.
Crear riqueza tecnológica nacional
Alcanzar el 5 % de la facturación bruta en I+D+I en el desarrollo de nuevos productos y sus patentes, evolución de las mismas y de los modelos existentes, tanto por medio de nuestro departamento de I+D+I como en colaboración con entidades externas públicas y privadas dedicadas al desarrollo del conocimiento y la formación.
SOSTENIBLE
Optimiza el consumo de recursos naturales.
Reduce las emisiones de CO2
Más de 3.677.000 Kg de emisiones de CO2 evitadas a la atmósfera.
Fabricamos nuestros CHE® exclusivamente con materiales reciclados.
EFICIENTE
Ahorros en logística y energía.
Reduce costes consiguiento hasta un 30 % menos de hormigón en la zona aligerada y su parte proporcional en acero.
El diseño estructural permite una fluidez espacial que aporta valor añadido al inmueble.
FLEXIBLE
Adaptable a cualquier obra nueva, rehabilitación, ampliación, etc.
Permite libertad de diseño y ejecución.
Reduce el peso de la estructura y del edificio.
Mejora el comportamiento a sismo y a flechas.
SENCILLO
Ponemos a su disposición nuestra oficina técnica.
Proceso optimizado e intuitivo.
Fácil instalación de tuberías y conductos.
Reduce en un 80% las cargas aéreas de trabajo con respecto a los sistemas tradicionales.
FIABLE
Ensayos hasta rotura realizados en la Universidad Politécnica de Valencia.
Más de 147.000 m² de losas aligeradas CHE® ejecutadas, así como colaboraciones en más de 400 proyectos.
PODEMOS HACER
EFICIENTE TU ESTRUCTURA
Las losas de hormigón armado permiten la máxima adaptabilidad a diferentes diseños, gracias a la materialidad y a la flexibilidad en la disposición de los apoyos. Su particular acabado en hormigón continuo permite su utilización como textura vista, sin saltos ni discontinuidades, aportando a su vez un recubrimiento continuo y un mejor comportamiento en la exposición al fuego. Debido a la materialidad maciza de la losa, el punto débil es su peso propio. En construcción de viviendas, éste supone al menos el 60% de la carga total, lo que redunda en una necesidad de mayores cuantías de acero. La utilización de los CUERPOS HUECOS ESTRUCTURALES® aligera las losas de hormigón armado, permitiéndonos mejorar las prestaciones de la losa armada. Las capas armadas continuas, traccionada y comprimida, se mantendrán intactas, situándose los CUERPOS HUECOS ESTRUCTURALES® en el centro de la losa como aligeradores, separadores y centradores de los armados base.
En la zona central, el hormigón y su forma resultante a partir del diseño único de los CUERPOS HUECOS ESTRUCTURALES® asumirá las tensiones provocadas por las dos capas continuas, comportándose de manera conjunta.
La modelización de la estructura podrá considerarse pues, como una losa armada, teniendo en cuenta para su cálculo las restricciones de sus geometrías. Redundando en el comportamiento como losa armada aligerada, se han realizado ensayos privados y en el laboratorio ICITECH de la Universidad Politécnica de Valencia.
CARACTERÍSTICAS Y
ESPECIFICACIONES
El diseño único de los CUERPOS HUECOS ESTRUCTURALES® permite, en una sola pieza formada por dos partes iguales y fabricadas exclusivamente con plásticos reciclados de origen nacional, lograr el máximo aligeramiento, proveer de la idónea geometría resultante al hormigón una vez fraguado y utilizar únicamente para su correcto posicionamiento la cuadrícula del armado base.
Los CUERPOS HUECOS ESTRUCTURALES® incorporan dos coronas simétricas de separadores y centradores del armado. Los separadores disponen las armaduras a la distancia vertical adecuada entre armados, y a su vez separan los CUERPOS HUECOS ESTRUCTURALES® el armado, garantizando su confinamiento. Los centradores evitan los desplazamientos horizontales del aligeramiento confinándose mediante la cuadrícula del armado base.
Los CUERPOS HUECOS ESTRUCTURALES® son simétricos, por lo que no hay posibilidad de error en su puesta en obra. En ese sentido incluyen desagües en ambas caras ,que garantizan la evacuación del agua provocada por el regado o la lluvia hasta su puesta en servicio en el hormigonado.
El diseño elíptico de los CUERPOS HUECOS ESTRUCTURALES® garantiza la circulación del hormigón sobre toda su superficie , facilitando la compactación del mismo y evitando la aparición de coqueras en la piel inferior de la losa aligerada.
Los CUERPOS HUECOS ESTRUCTURALES® se han desarrollado con productos plásticos reciclados de origen nacional. Cuentan con un espesor suficiente y cierta flexibilidad, para evitar posibles roturas quebradizas durante los trabajos de montaje, trasiegos y hormigonado.
Los CUERPOS HUECOS ESTRUCTURALES® se comercializan “Plug & Play”, por lo que no ocultan procesos, productos o materiales de montaje previos a su puesta en servicio que alteren su coste.
Existen 3 modelos de aligeramientos que cubren la posibilidad de aligerar losas de hormigón armado desde 25 cm hasta 40 cm, dependiendo de las solicitaciones, recubrimientos y armado base para alcanzar el canto requerido.
| MODELO 25#15 | MODELO 30#15 | MODELO 35#20 | |
| Canto mínimo de las losas | 25 cm. de canto | 30 cm. de canto | 35 cm. de canto |
| Distancia entre CHE® | Cada 30 cm. en ambos sentidos | Cada 30 cm. en ambos sentidos | Cada 40 cm. en ambos sentidos |
| Diámetro | 26.4 cm. | 26 cm. | 33.5 cm. |
| Cuadrícula de los armados superior e inferior | Cada 15 cm. | Cada 15 cm. | Cada 20 cm. |
| Armado base máximo | Ø 12 | Ø 12 | Ø 12 |
| Distancia vertical entre armados base | 14 cm. | 19 cm. | 23 cm. |
| Distancia entre armados de refuerzo inferior | 30 cm. | 30 cm. | 40 cm. |
| Unidades x m² aligerado | 11,11 | 11,11 | 11,11 |
| Volumen de hormigón evacuado. por unidad/ por m² | 6.52 / 72.43 litros | 8.55 / 95 litros | 17,3 / 108,12 litros |
ESPECIFICACIONES PARA LA PUESTA EN OBRA
Recubrimiento mínimo para el armado inferior de 30 mm.
Hormigones de tamaño máximo de árido de 12 mm, preferiblemente de consistencia fluida (F).
Las cuadrículas de los armados base de las losas serán las indicadas para cada modelo de CUERPOS HUECOS ESTRUCTURALES®. En el caso de no coincidir el armado base con la especificación del modelo, deberá suplementarse, sobre y bajo la armadura base, una malla de la cuadrícula requerida para el correcto confinamiento del modelo seleccionado.
El armado base superior e inferior deberá realizarse mediante malla electrosoldada que garantice la cuantía, la separación entre armaduras y la correcta disposición de los solapes, como por ejemplo la malla electro soldada “TIPO PEINE” con distintivo de calidad Qualimalla®.
Con el fin de disponer de toda la sección maciza para las comprobaciones a punzonamiento, la separación mínima de los aligeramientos a cualquier extremo de cruceta, apoyo o muros será de dos veces el canto, independientemente de la limitación a cortante considerada a la hora de delimitar las zonas aligeradas. Recomendamos que este valor no exceda de los 55 KN/m para las combinaciones pésimas de las acciones, en cualquiera de las geometrías.
Respetando la geometría y las características de la losa aligerada resultante, el modelo de cálculo deberá adaptarse a las exigencias de la normativa en vigor.
El hormigonado deberá efectuarse en dos tandas, siempre “fresco sobre fresco” evitando así una junta seca entre las dos tandas de hormigonado.
VENTAJAS
Reducción de peso propio de entre el 25 y 30 % en la zona aligerada. Esta reducción mejora el comportamiento frente a flechas en vano y voladizo de las losas macizas, descargando a su vez los pilares y su cimentación.
En las construcciones que requieran ser calculadas a sismo, encontrarán como grandes aliados la reducción de la masa de la losa y el doble armado bidireccional continuo.
Reducción en el consumo de hormigón y la parte proporcional en acero.
Reducción de la huella de carbono de la estructura.
Reducción de las cargas aéreas de trabajo en más de un 80% con respecto a los sistemas tradicionales uni/bidireccionales de aligeramientos perdidos de hormigón.
Reducción en los costes de cimbrado.
Proceso rápido e intuitivo. Los CUERPOS HUECOS® no requieren de un montaje previo, se entregan listos para su uso, sin trabajos ni utillajes previos a su puesta en servicio.
Utilización de materiales reciclados respetuosos con el medio ambiente en la fabricación de los CUERPOS HUECOS® y sus embalajes.
UN PROCESO
EN CUATRO PASOS
El proceso de ejecución resulta muy intuitivo y rápido, por lo que no requiere una formación específica. Gracias a la recopilación de las recomendaciones de los aplicadores y al trabajo de nuestro departamento de I+D+I se dispone de toda la información necesaria para la ejecución.
Consúltanos para conocer más detalles sobre el proceso de CUERPOS HUECOS ESTRUCTURALES®
01
Instalación del mallazo y refuerzo inferior.
01
Instalación del mallazo y refuerzo inferior.
02
02
Colocación de los CHE y replanteo de los ábacos
03
Colocación del mallazo y refuerzo superior.
Fijación del sistema.
03
Colocación del mallazo y refuerzo superior.
Fijación del sistema
04
Hormigonado y curado.
04
Hormigonado y curado.

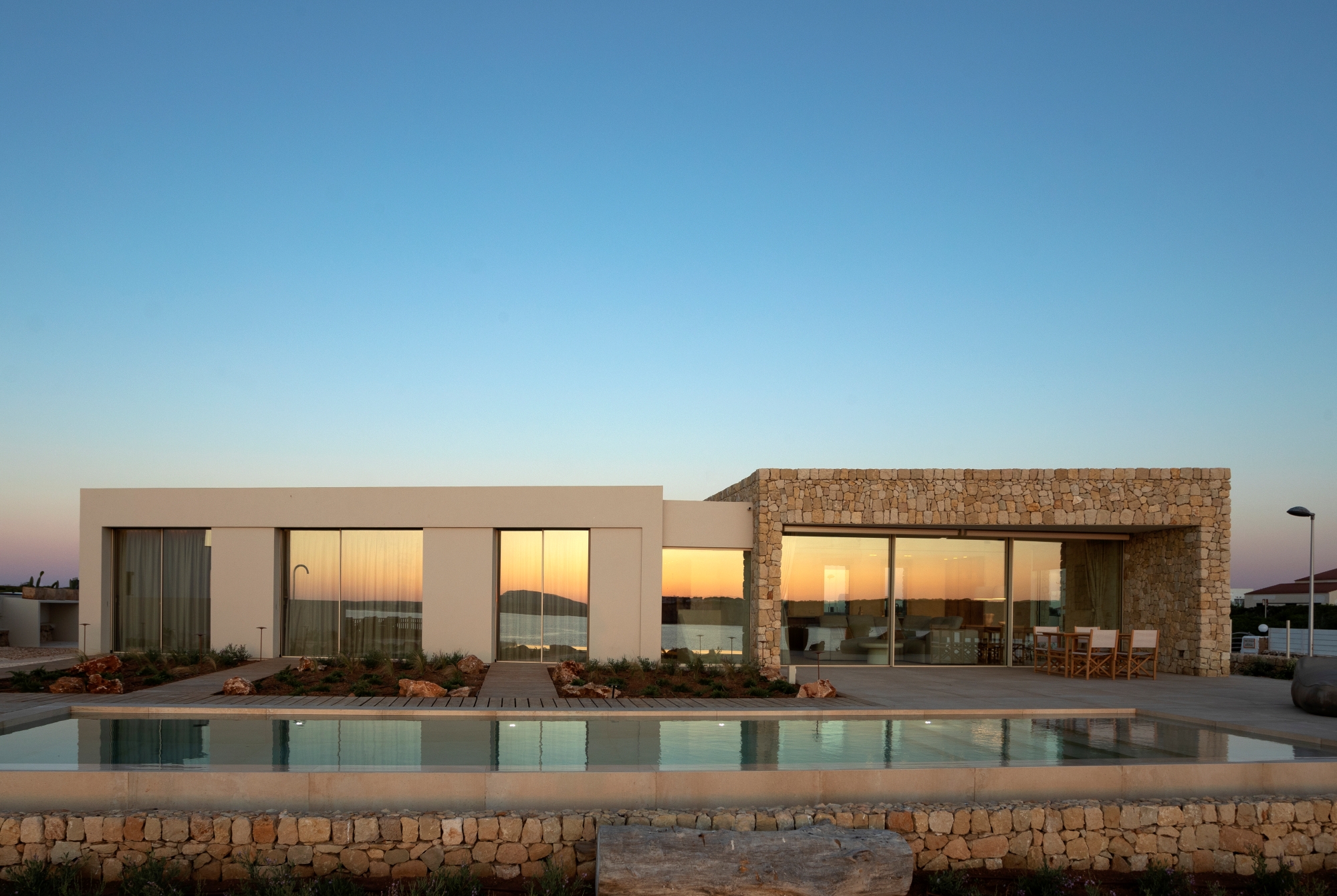

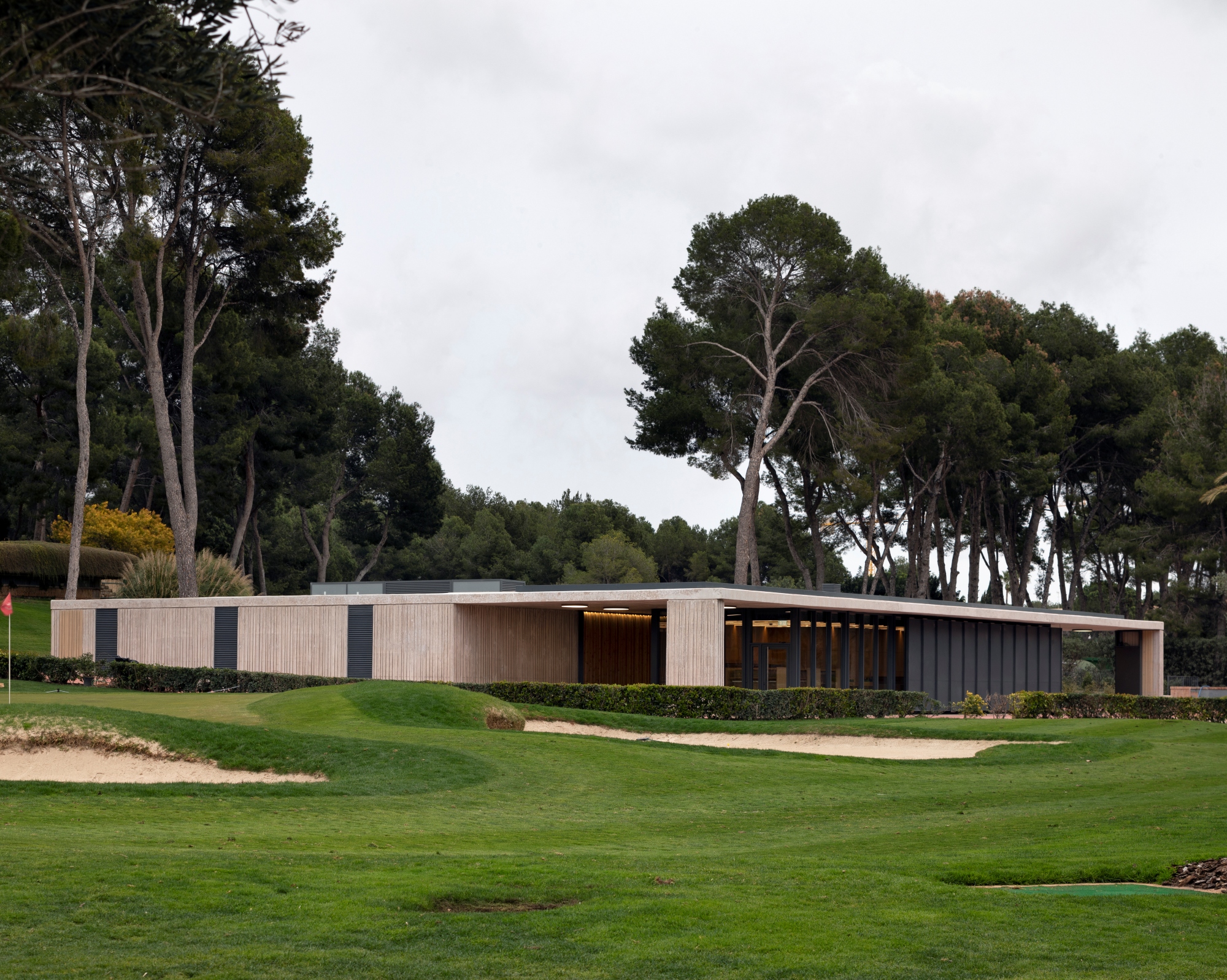

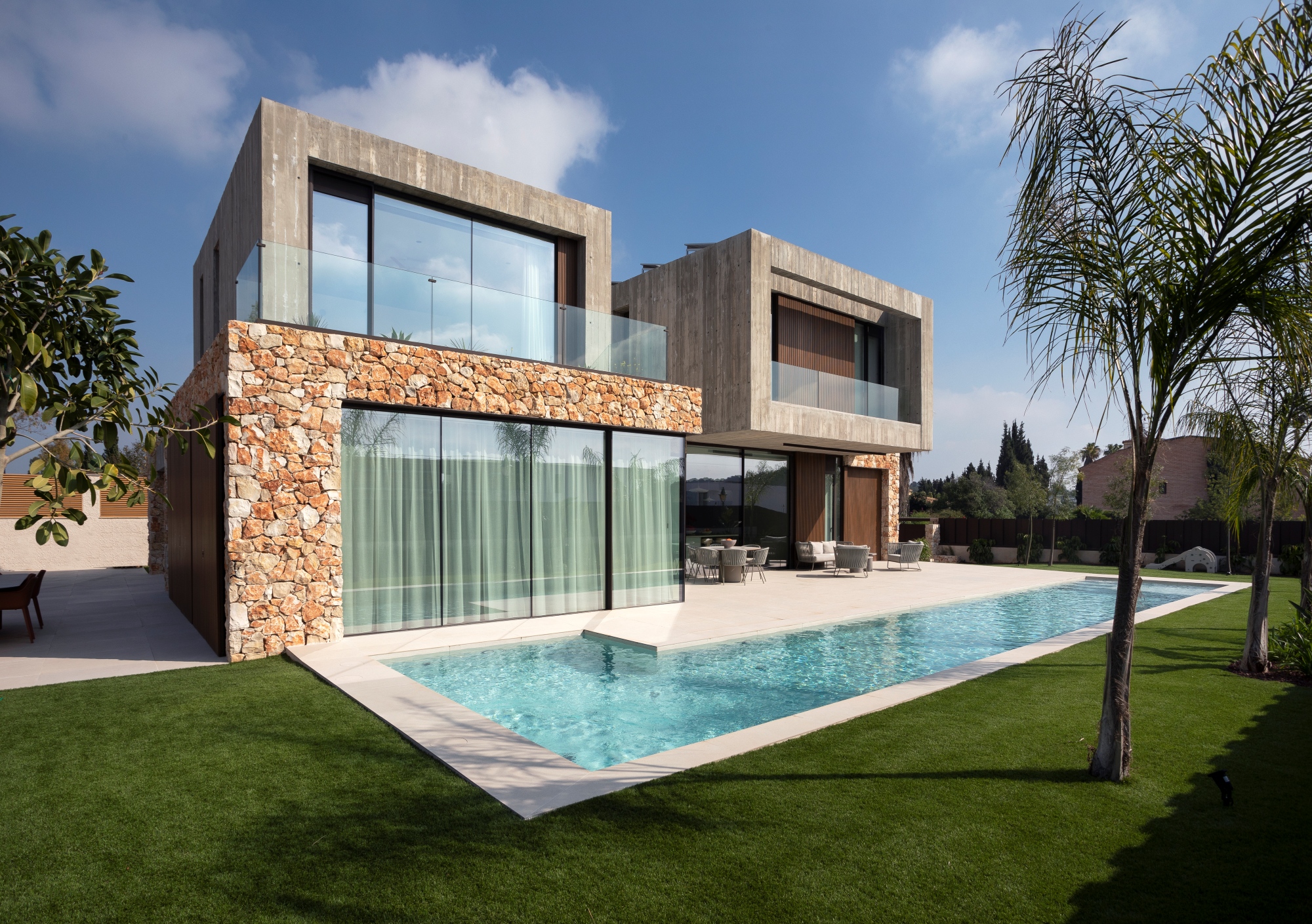

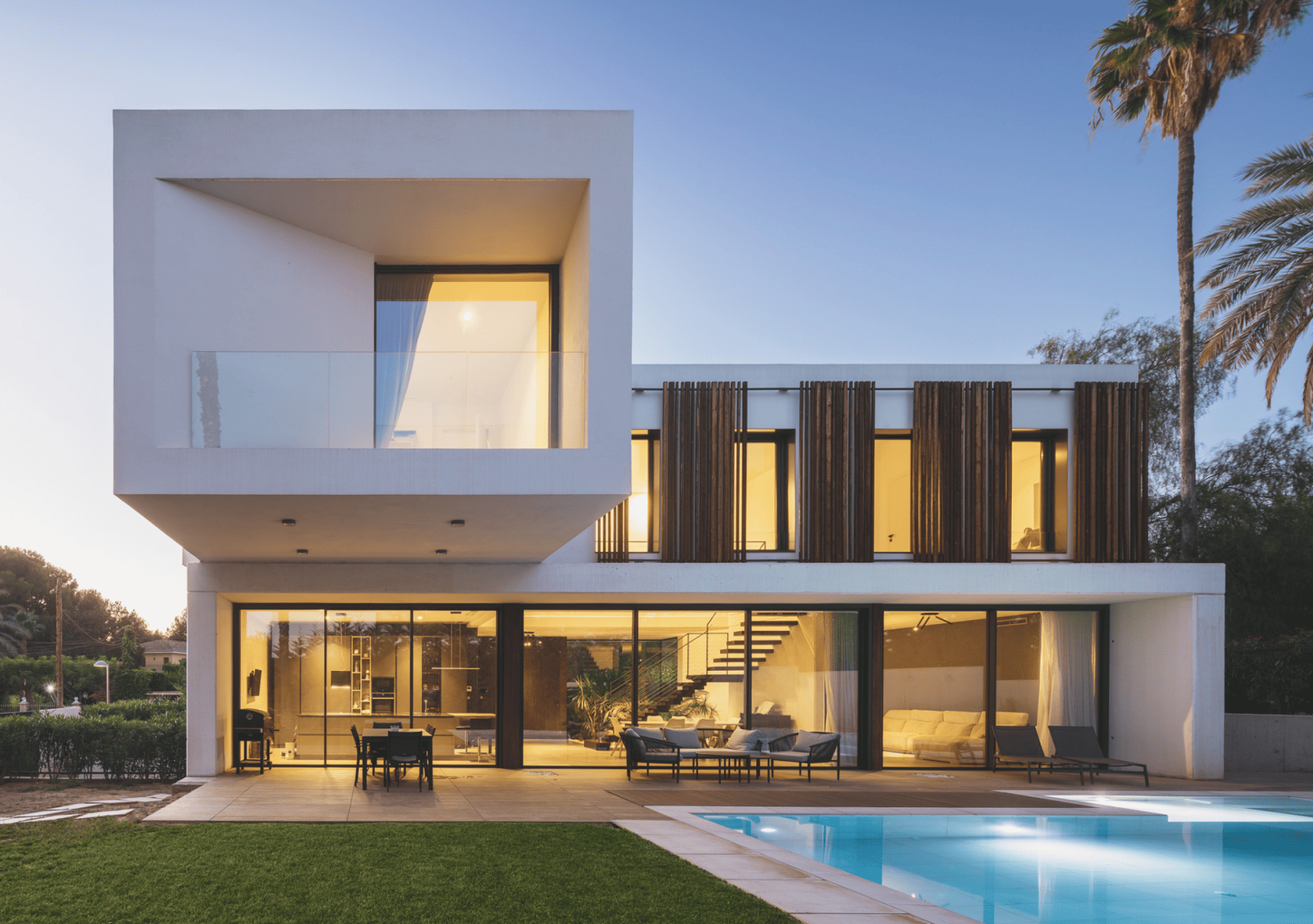

PROYECTOS EJECUTADOS
Más de 147.000 m² de losas aligeradas CHE® ejecutadas demuestran la fiabilidad de nuestro sistema constructivo
PROYECTOS EJECUTADOS
FABRICACIÓN, TRANSPORTE
Y ENTREGA
Los CUERPOS HUECOS ESTRUCTURALES® se fabrican exclusivamente en territorio nacional, a partir de materias primas recicladas, también de origen nacional. Esto permite reducir la huella de carbono inherente al transporte, almacenamiento y comercialización de los productos respecto de otros con producción en terceros países. Siguiendo con nuestra política de protección medioambiental, fomentamos la recogida de nuestros productos y transporte a los tajos mediante reportes vacíos, con el fin de reducir la huella de carbono y los sobrecostes de transporte. Para ello disponemos de stock, gestión eficiente, y la flexibilidad necesaria y adaptada al cliente en la recogida de nuestros productos. No se utilizan palets, lo que evita su coste, así como la gestión de los mismos. El aprovechamiento de cierre de los CUERPOS HUECOS ESTRUCTURALES® permite hasta 400 unidades por hora.
Los CUERPOS HUECOS ESTRUCTURALES® se entregan listos para su uso, embolsados con material reciclado, no retornable y reciclable, permitiendo así el uso directo desde el punto de recogida hasta su puesta en obra y evitando costosas partidas de espacio en obra, así como horas en el tajo en montajes previos a su utilización. Si bien es cierto que de esta forma el transporte podría requerir un mayor volumen, podemos constatar la mayor eficiencia y el menor coste del montaje de las diferentes partes (si las hubiera) en el tajo. El empaquetado en bolsas de 10 o menos kilos, permite manipular también el material “a mano” sin necesidad de grúas para su descarga. No obstante, si el cliente lo desea existe la posibilidad de suministrar el material demontado y paletizado para su montaje previo a la puesta en obra.
